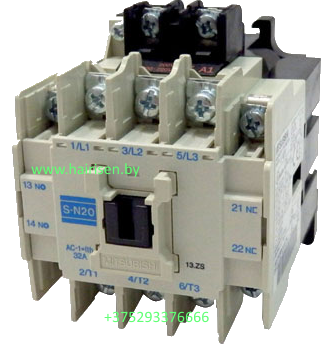

Контакторы на номинальное напряжение катушки:

Главные преимущества:

• Простота установки и подключения.
• Простота осмотра.
• Встроенное устройство подавления помех.
• Безопасное и легкодоступное расположение клемм.
• Использование термостойких пластиков для укрепления перегородок.
• Катушка с низким энергопотреблением.
• Улучшенный электромагнит (постоянного тока с АС управлением).
• Снижение помех катушки.
• Соответствие стандартам МЭК 947-4-1 и EN.
• Установка контакторов.

•

  Расчётные данные	Номинальный длительный ток,                             А		32
  	Номинальная мощность трёхфазных двигателей, эксплуатационная категория AC-3	220-240 В            кВт (А)	5,5 (22)
  		380-400 В            кВт (А)	11 (22)
  		500 В                     кВт (А)	11 (17)
  		690 В                     кВт (А)	7,5 (9)
  	Номинальная мощность трёхфазной омической нагрузки, эксплуатационная категория 1 пер. т.	220-240 В             кВт (А)	12 (32)
  		380-440 В             кВт (А)	20 (32)
  		500-550 В             кВт (А)	25 (32)
  		690 В                     кВт (А)	30 (32)
  		220-240 В             кВт	2,2
  		380-440 В             кВт	3,7
  		500-550 В             кВт	3,7
  		690 В	3,7
  	Максимальный ток для АС 4 пер. т. при 440 В       А		13
  	Номинальный ток для неинд. нагрузки пост. тока, катег. 1 пост. т. 100 перекл./ч макс 500.000 циклов	48 В                                 А	20
  		110 В                               А	20
  		220 В                               А	20
  	Номинальный ток для двигателей пост. тока катег. 2 и 4 пост. т., 100 перекл./ч макс. 500.000 циклов	48 В                                 А	20
  		110 В                               А	15
  		220 В                               А	8
  	Номинальная мощность 3-ф. конденсаторов, 15 перекл./ч макс 100.000 циклов*	220-240 В                кВАр	5,5
  		380-440 В                кВАр	10
  		550 В                        кВАр	10
  		690 В                        кВАр	10
  	Ток; 3-ф., cosφ=0,35; 240/440 В	Ток включения       А	220/220
  		Ток отключения     А	220/220
  	Ном. напряжение изоляции                                 В		690
  Электрические данные	Мощность потребляемая катушкой (при ном. напряжении)	Пик при включении   ВА	90
  		Длительная                 ВА	15
  		Ватт                                Вт	5,3
  	Частота переключений	Категория 1 пер.    пер./ч	1.800
  		Категория 2,3 пер. т. пер./ч	1.800
  		Категория 4 пер.    пер./ч	600
  	Время переключения (при ном. напряжении)	Замыкание                   мс	15
  		Размыкание                 мс	10
  Механические данные	Электрический срок службы (категория 3 пер.) циклов (мил.)		1
  	Механический срок службы                            циклов (мил.)		10
  	Сечение кабеля (силовой контактор)                        мм²		1-6
  	Сечение кабеля (реле тепловой защиты)                мм²		1-6
  	Клеммы управления                                                      мм²		1-2,5
  	Ширина присоединения шины                                 мм		-
  	Встроенные дополнительные контакты	Замык.	1
  		Размык.	1
  	Вес                                                                 кг		0,4
  	Размеры (ШхВхГ)                                                           мм		63х81х81

  * Амплитудное значение тока включения <2000% действующего значения для номинального тока конденсатора. Недействительно для параллельных конденсаторов, управляемых по отдельности.
