Клапан типа ZDR – это обратный клапан прямого действия в секционном исполнении. Он служит для поддержания постоянного значения выходного давления (давление потребителя, давление во вторичном контуре), которое подвержено воздействию созданного в основном контуре переменного давления (входное давление, давление в первичном контуре).

Особенности

-Клапан в виде промежуточной плиты
-Расположение присоединений согласно ISO 4401-03-02-0-05 (с отверстием для фиксации или без него)
-Редуцирование давления в канале A, B или канале P
-Обратный клапан, на выбор (только исполнение "A")
-Исполнение с защитой от коррозии
-4 ступени давления
4 типа исполнения регулировочного элемента, на выбор:
-Вращающаяся рукоятка
-Втулка с шестигранником и защитным колпачком
-Запираемая на ключ вращающаяся рукоятка со шкалой
-Вращающаяся рукоятка со шкалой

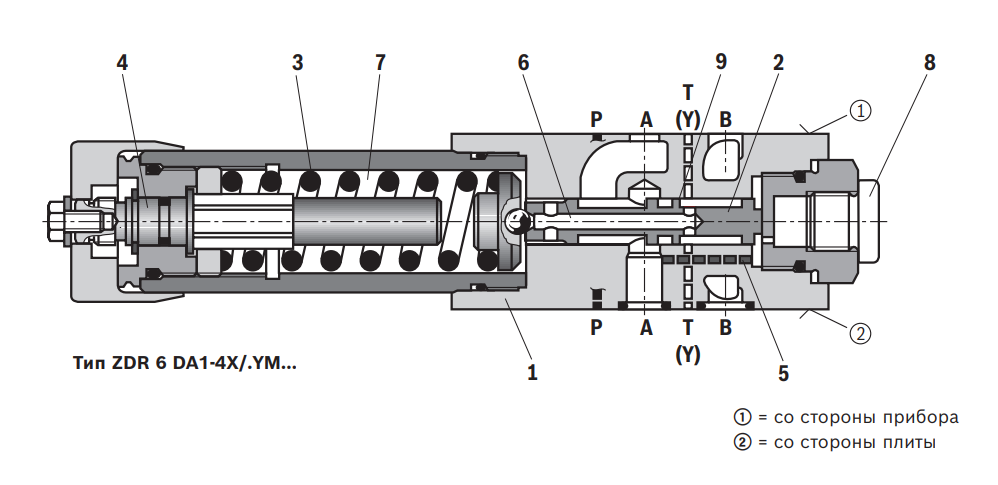

В основном редукционный клапан состоит из корпуса (1), управляющего золотника (2), пружины сжатия (3), исполнительного элемента (4) и обратного клапана, на выбор. Настройка давления вторичного контура осуществляется при помощи регулировочного элемента (4). За счет этого канал A② через дросселирующую кромку (9) на управляющем золотнике (2) и корпус (1) соединяется с баком. К баку течет такое количество рабочей жидкости, что давление дальше не растет. Отвод утечек из полости пружины (7) выполняется всегда снаружи через отверстие (6) и канал T(Y). Присоединенный манометр (8) обеспечивает контроль давления вторичного контура на клапане. В исполнении "A" для свободного прохода рабочей жидкости от канала A② в канал A① можно устанавливать обратный клапан.

Исполнение "А" В исходном положении клапан открыт. Рабочая жидкость может беспрепятственно перетекать из канала A① в канал A②. Давление в канале A② образуется одновременно через канал управления (5) на поверхности золотника против пружины сжатия (3). Как только давление в канале A② поднимается выше значения, установленного на пружине сжатия (3), управляющий золотник (2) перемещается в положение регулирования против пружины сжатия (3) и удерживает на постоянном уровне установленное давление в канале A②. Управляющий сигнал и масло контура управления поступают изнутри через канал управления (5) из канала A②. Если давление в канале А② продолжает расти вследствие внешнего силового воздействия на потребителе, то управляющий золотник (2) перемещается еще дальше против пружины сжатия (3).

Исполнения "P" и "B" Для исполнения "P" редуцирование давления выполняется в канале P①. Управляющий сигнал и масло контура управления поступают изнутри из канала P①. В исполнении "B" уменьшается давление в канале P①, масло контура управления, однако, отбирается из канала B. Указание Если распределитель находится в положении включения P к A, не следует допускать превышения давления в канале B выше установленного значения давления на вторичном контуре. В противном случае в канале A возникнет редуцирование давления.
