Гидрораспределитель ручной РН203ФВ64

Артикул:
Цена: 480 руб.

давление номинальное 315 бар

порт Т 250 бар

производительность 450 л/мин

механизм управления : рычаг

рабочая температура -30 +80 оС

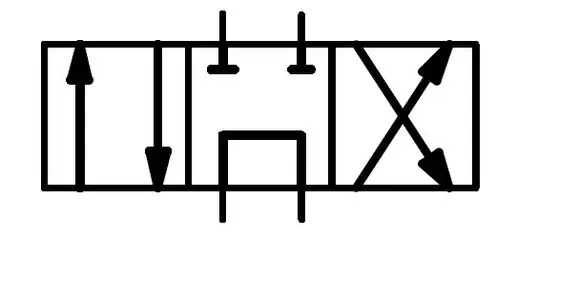

Распределитель золотниковый Рн203  с непосредственным управлением золотником предназначен для пуска, остановки и изменения направления потока рабочей жидкости. В среднем положении золотника распределитель обеспечивает свободный слив масла в бак от насоса и из обеих полостей цилиндра или гидромотора.

Область применения - станки, прессы, системы и устройства с автоматическим и полуавтоматическим  циклом работы и другие стационарные и мобильные машины. В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока и применяться с ручным от рукоятки, ножным от педали и механическим от кулачка или ролика видами управления.

Распределитель состоит из следующих основных деталей: корпуса , золотника , крышек , рычага с роликом , втулки , шарика  и пружины .

Втулка, шарик и пружина служат для фиксации нейтрального и рабочих положений золотника.

Распределитель устанавливается на обработанное основание и крепится при помощи шести шпилек. Уплотнение разъема производится резиновыми кольцами.

Модель L L1 L2 L3 L4 L5 B B1 H H1 H2 H3 d
1 Рн203 В 340 190 160 53,2 77 130 116 92 330 113 45 38 13

1РН203ФМ14
РН203ФМ14
1 РН 203-ФМ 34
РН 203 ПВ 44
РН 203 ПВ 14
1 РН 203-В.44
1 РН 203-ФВ.44
1 РН 203-В 64
1 РН 203-ФВ.64
РН 202-ПВ.574
1 РН 203-ФВ.574
1 РН 203-ФВ.574А
1 РН 203-ФК.574 А
1Рн203В14
1Рн203ФВ14
1Рн203В24
1Рн203ФВ24
1Рн203В34
1Рн203ФВ34
1Рн203В44
1Рн203ФВ44
1Рн203В64
1Рн203ФВ64
1Рн203В64А
1 Рн 203-ФВ64А
1 Рн 203-В574
1 Рн203-ФВ574А
1 Рн203-В575
1 Рн203-ФВ575
