Гидродроссели, входящие в комплекс модульной гидроаппаратуры, предназначены для создания перепада давлений в подводимом и отводимом потоках рабочей жидкости или регулировании потока в одном направлении и для свободного пропускания потока при прохождении его в обратном направлении.

Гидродроссели типа ДКМ делятся на категории по диаметру условного прохода:

Диаметр условного прохода 16 мм	Диаметр условного прохода 22 мм

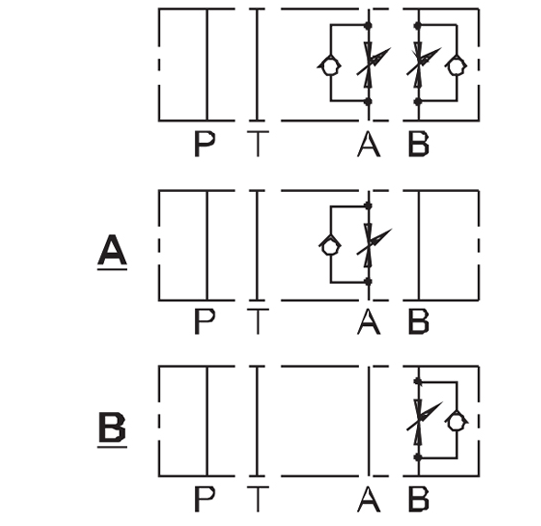

ДКМ 16/3 М	ДКМ 22/3 М
ДКМ 16/3МА	ДКМ 22/3 МА
ДКМ 16/3МВ	ДКМ 22/3 МВ

Основные технические характеристики

Параметр	ДКМ16/3	ДКМ22/3
Диаметр условного прохода, мм	16	22
Давление на входе, МПа: номинальное	25	25
Давление на входе, МПа: максимальное	32	32
Давление на входе, МПа: минимальное (при Qном)	0,25	0,35
Давление, МПа: открывания обратного клапана	0,15	0,05
Давление, МПа: в сливной линии, не более	25	25
Расход масла, л/мин: номинальный	200	63
Расход масла, л/мин: максимальный	240	400
Внутренние утечки при номинальном давлении через полностью закрытый дроссель см³/мин	300	450
Перепад давления, при Qном на обратном клапане	0,25	0,35
Перепад давления, при Qном на полностью закрытом дросселе	0,15	0,25
Масса, кг	5,5	13
