K25DH-20

Артикул: K25DH-20
Цена: 0 руб.

                Ду : 20 мм

           Q =  20 м3/ч

           P = 0.15-0.8 МПа

           Вес  =  кг



   Пневмораспределители пятилинейные K25D с электрическим  управлением, предназначены для изменения направления и перекрытия потоков сжатого воздуха в пневматических приводах и системах управления.
Выпускаются со стыковым без плиты присоединением, а также на плитах для трубного монтажа.

   Пневмораспределители применяются в пневматических системах для распределения потоков сжатого воздуха, работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью 10–35 мм²/с при температуре 50°С с концентрацией из расчета 1–2 капли на 1м3 воздуха, приведенных к нормальным условиям (температура 20°С, давление 101325 Па).

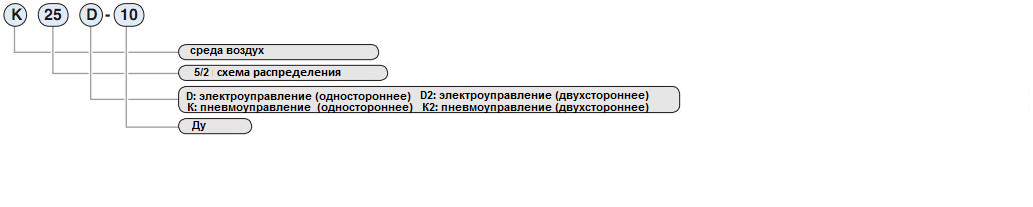

Структура обозначений :

Характеристики:

Модель

Ду

мм

 Рабочее давление (МПа) Напряжение питания
(В)		 Время коммутации (сек) Частота коммутации (Гц) Количество включений (тысяч раз)

Количество утечки

(мл / мин)

 Температура окружающей среды ℃ Номин. расход
(м3 ч)		  Эффективная площадь поперечного сечения (мм2)
　K25D (К) -6
K25D2 (К 2 ) -6		 　6 0.15
-0.8		 Постоянный ток
24V

12V

Переменный ток

220

36V

 0.06 6 150 0.1 5-50 2.5 10
　K25D (К) -8
K25D2 (K 2 ) -8		 　8 5 20
　K25D (К) -10
K25D2 (К 2 ) -10		 　10 0.06 6 0.3 7 35
　K25D (К) -15
K25D2 (К 2 ) -15		 　15 10 60
　K25D (К) -20
K25D2 (К 2 ) -20		 　20 0.12 2 0.5 20 120
　K25D (К) -25
K25D2 (К 2 ) -25		 　25 30 190





Схемы распределения :



































Габаритные и присоединительные размеры :



Модель d d1 L L1 L3 A B B1 B3 B4 E2 E3 F L2
K25D-6(8) M10*1

(M12*1.25)

(M14*1.5)

 M10*1 140.5 129.5 132 112 56 9 24 16 28 37 14 68
K25D2-6(8) 149
K35D2-6(8)
150.5 137.5 148
K25D-10(15)
M16*1.5

M18*1.5

(M20*1.5)

(M22*1.5)

 M10*1 168 161 166 146 74 9 33 18 38 49 19 90
K25D2-10(15)
170 170
K35D2-10(15)
182 178 188
K25D-20(25)
M27*2

(M33*2)

 M10*1 243 210 243 202 112 11 52 35 60 70 30 129
K25D2-20(25)
234 234
K35D2-20(25)
252 229 252
